Lampor i serie – Anslutning av flera lampor i tak

Det är fullt möjligt att ansluta två lampor via samma växellinje. Här är en enkel skiss som berättar hur du ansluter ledningarna för att ansluta flera lampor.

Från omkopplaren går kablarna vidare till den första lampan, här kommer tre ledningar, det går 3 ledningar (2x ström + jord) till den första lampan, men du behöver också 3 ledningar till nästa lampa. Det enklaste sättet är att använda Wago-anslutningsterminaler för att göra detta.

Seriell koppla bort två lampor från omkopplaren

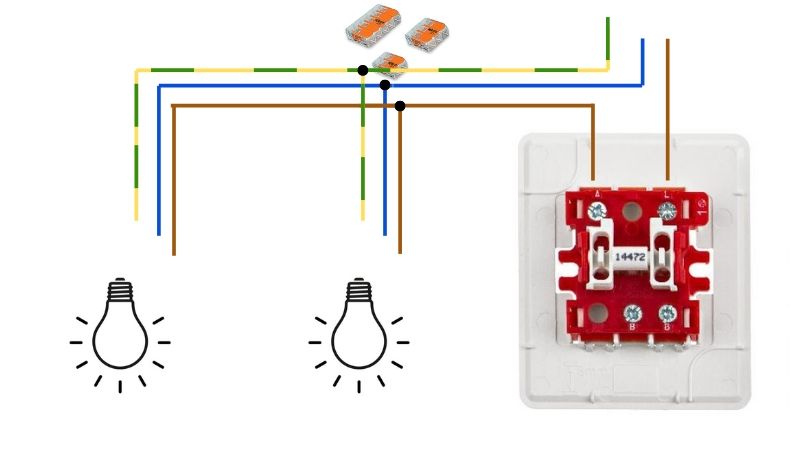

Så här ser kopplingsschemat ut när du ansluter två lampor på samma sladd från omkopplaren eller seriekoppling av lampor som det också kallas.

  • Blå = N
  • Brun = L
  • Gul / grön = Jorden / PE

Läs mer om belysningstips för vardagsrum eller sovrum

Läs mer: Hur man planerar belysning i ett hem, en stuga och en lägenhet

Upptäck vackra lampor /Markslöjd
Lampkoppling med seriekoppling

Här kan du se rör och ledningar i taket som går från lampa till lampa.



Lägga till ny kabel i extra lampa?

Om du ska installera en extra lampa bredvid den befintliga lampan har du fler alternativ för att koppla bort strömmen.

Ny tråd i taket mellan lampor

  • Du kan dra rör med ledningar om möjligt.
  • Om det är svårt att dra ett nytt rör mellan lamporna, kan du använda en PFXP-kabel för att sätta in mellan lamporna.
    Denna kabel är dubbelisolerad och är godkänd för direkt isolering.
Kopplingsband gör det möjligt att lägga PR-kabeln precis på taket och längs väggen.

PL-gjutning och PR 2 × 1,5 mm2

Detta är en öppen lösning, men kan se snygg ut om du använder en PL-lista för att få precis rätt tråd utan synliga häftklamrar. Trevlig lösning, speciellt för betongtak.

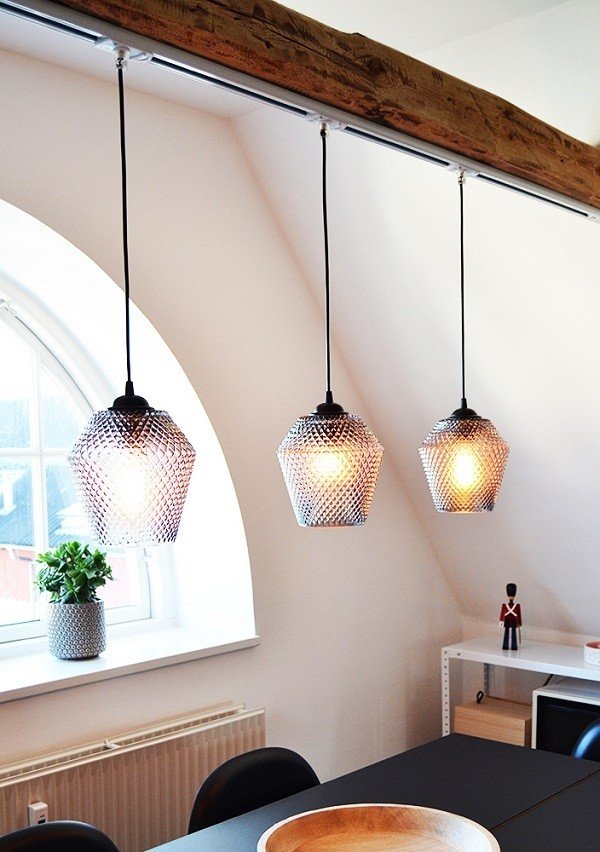

Få lamporna helt i linje med en belysningsskene

Power Rail / Light Rail

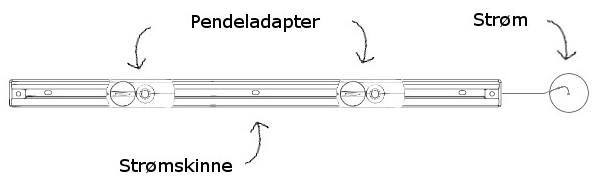

En lätt skena eller kraftskenan är en mycket bra och enkel lösning för anslutning av flera lampor. Här monterar du en skena i taket som leder strömmen och använder hängadaptern för lamporna.

Light rail belysningsskene
  • Denna lösning ger precis rätt montering, men kan också vinklas i «L» och «U» former om så önskas.
  • Avsedd för ljuslampor och strålkastare. De flesta pendeladaptrar bär vanligtvis bara en vikt på cirka 2 kg, men det finns undantag. Halo Techs hängadaptrar tål exempelvis upp till 5 kg
